      山东菏泽码头架桥销售厂家分享码头架桥机的结构特点

码头架桥机（又称 “码头桥式起重机”“码头门座式架桥机”，核心用于港口码头的桥梁预制梁（T 梁、箱梁）装卸、转运及架设，或大型码头附属桥梁（如引桥、联络桥）的现场安装），其结构特点围绕码头作业的 “大跨度、重载、露天抗风、精准对位、水陆衔接适配” 核心需求设计，既融合了架桥机的架设功能，又适配码头的特殊作业环境（高盐雾、强风、场地受限、水陆联运衔接）。以下是其核心结构特点，按 “主体结构、核心作业机构、适配性强化结构、安全辅助结构” 四大维度详细说明：

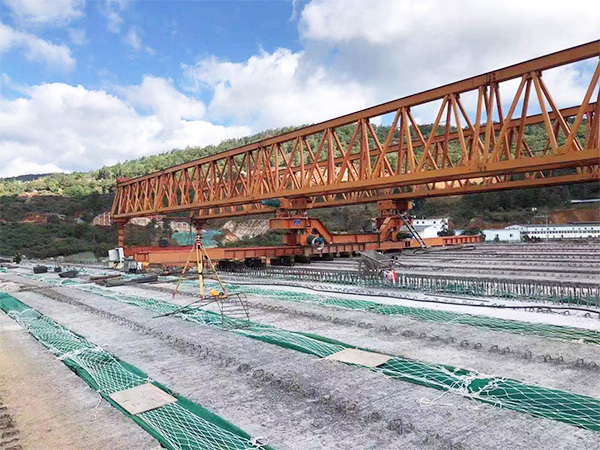

一、主体结构：大跨度稳定 + 模块化适配，兼顾架设与转运

码头架桥机的主体结构是实现 “跨码头 / 跨水域架设” 的基础，核心特点是 “刚性强、跨度大、可拆解”：

1. 主梁：大跨度抗扭设计，适配码头跨径需求

结构形式：以双主梁箱型结构为主（少数小型机型为桁架梁），主梁采用高强度低合金钢材（Q345B/Q690），截面尺寸大（高度 2-5m、宽度 1-2m），腹板和翼缘板加厚处理，抗扭刚度和抗弯强度远超普通起重机 —— 可覆盖码头引桥常见跨径（20-50m），部分大型机型跨度可达 60m 以上（适配长跨径联络桥）。

关键设计：主梁两端设 “悬臂段”（长度 5-10m），可延伸至码头边缘或水域上方，便于从运输船（驳船、平板船）上直接吊装预制梁，无需额外搭建临时平台，适配 “水陆联运” 的码头作业模式。

轻量化优化：主梁内部设加劲肋（横向 + 纵向），在保证强度的前提下减少自重；部分机型采用 “空腹式箱型梁”，进一步降低风载荷（码头露天作业风阻影响显著）。

2. 支腿：刚性支撑 + 场地适配，应对码头复杂地基

结构形式：多为 “门架式支腿”（П型、A 型或八字型），支腿与主梁采用刚性连接（焊接 + 高强螺栓双重固定），避免架设时因载荷波动导致的结构晃动。

适配码头场地特点：

支腿间距可调（部分机型通过液压驱动调整支腿横向间距），适配不同宽度的码头平台或引桥桥墩间距（20-40m）；

支腿底部配备 “大型承重台车”（每侧 4-8 轮，轮距宽、接地面积大），分散重载压力（预制梁重量多为 50-300t），适配电码头硬化地基（避免地基沉降）；部分台车可 360° 转向，便于在码头有限场地内调整机身位置。

模块化设计：主梁、支腿可拆分运输（码头道路狭窄，大型构件难以整体进场），现场通过法兰盘 + 高强螺栓拼接，拼接后经无损检测（UT/MT）确保结构强度，适配码头施工场地受限的问题。

3. 横梁与联系梁：增强整体稳定性

主梁与支腿之间、两侧支腿之间增设横向联系梁（箱型或桁架结构），形成 “框架式整体结构”，减少作业时的侧向变形（如吊装预制梁时的水平晃动）；

部分机型在主梁下方设 “中横梁”，用于固定起升机构、小车轨道，同时进一步提升主梁的抗扭能力。

二、核心作业机构：重载精准 + 高效架设，适配预制梁装卸需求

码头架桥机的核心机构需实现 “预制梁从运输船→码头平台→架设位置” 的全流程转运，结构设计聚焦 “重载、平稳、精准”：

1. 起升机构：高倍率 + 低冲击，适配重型预制梁

核心组件：采用 “双卷扬机 + 双卷筒” 设计（主卷扬 + 副卷扬），卷筒材质为耐磨合金钢，缠绕高强度防腐钢丝绳（码头高盐雾环境，钢丝绳需镀锌或涂防腐涂层）；

受力优化：滑轮组倍率高（8-16 倍），放大卷扬机牵引力，降低电机负荷 —— 例如吊装 200t 箱梁时，通过 16 倍滑轮组，卷扬机仅需提供 12.5t 牵引力即可稳定起升，同时高倍率设计可减少重物起升时的晃动；

制动保障：配备 “电磁制动 + 机械应急制动” 双重制动系统，制动扭矩大（≥1.5 倍额定载荷扭矩），防止断电或故障时预制梁坠落；部分机型增设 “液压缓冲器”，起升 / 下降停止时缓冲冲击，保护预制梁边角（避免磕碰损坏）。

2. 小车运行机构：精准横移 + 同步控制，实现梁体对位

结构形式：小车安装在主梁轨道上，采用 “变频驱动 + 精密齿轮箱”，横向移动速度可无级调节（0.1-5m/min），适配预制梁与桥墩的精准对位需求；

同步控制：双小车机型（主流配置，用于吊装长跨径箱梁）配备 “主从同步控制系统”，两个小车的起升高度、移动速度误差≤0.5mm/m，确保预制梁水平吊运（避免梁体倾斜开裂）；

定位装置：小车配备激光测距仪、编码器，实时反馈移动距离，配合驾驶室显示屏的对位标记，操作人员可实现 “毫米级微调”—— 例如将箱梁精准落位至桥墩支座上，误差控制在 ±3mm 内，满足桥梁安装精度要求。

3. 大车运行机构：稳定纵向移动，覆盖码头作业范围

大车运行机构集成在支腿底部台车内，采用 “双侧电机同步驱动”，配备轮边减速器（提升扭矩），纵向移动速度 5-15m/min，可带动整机沿码头轨道移动（轨道长度适配码头或引桥施工长度，通常 100-300m）；

关键设计：配备 “跑偏检测装置”（导向轮 + 位移传感器），当双侧大车运行速度差超过 0.1m/min 时，系统自动调整电机转速，避免机身跑偏导致的轨道磨损或结构受力不均。

4. 梁体吊具：定制化适配，保护预制梁

吊具为专用定制型，根据预制梁类型（T 梁、箱梁）设计：

箱梁吊具：采用 “四点吊 + 平衡梁” 结构，平衡梁可微调水平角度（±3°），确保吊点受力均匀，避免箱梁腹板开裂；

T 梁吊具：采用 “夹具式 + 橡胶缓冲垫”，夹具内侧贴耐磨橡胶，防止夹伤梁体混凝土，同时夹具具备自锁功能（载荷越大夹紧力越强），杜绝吊运过程中滑脱；

吊具可上下微调（行程 500-1000mm），适配不同高度的运输船、码头平台和桥墩支座。
